Размеры и монтаж

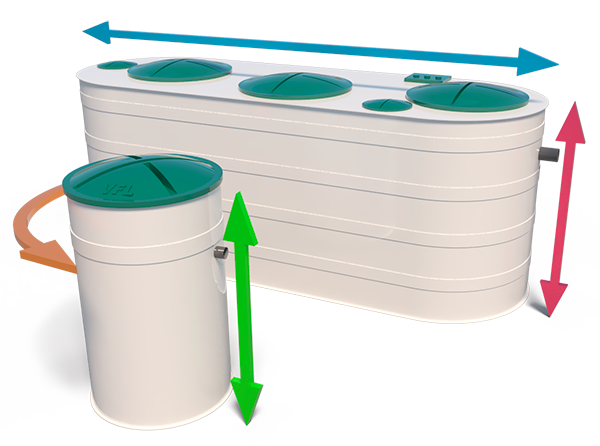

Габаритные размеры автономной канализации AQUATEC

Размеры и монтаж

Габаритные размеры AQUATEC
и порядок выполнения монтажных работ

Как купить

Калькулятор монтажа AQUATEC для дома

Выберите модель канализации AQUATEC для дома и глубину заложения подводящей трубы от поверхности земли, чтобы рассчитать размеры котлована и высоту надстройки.

Диаметр
котлована: 1800 мм
Глубина
котлована: 2650 мм
Высота
надстройки: 400 мм
Высота
основания: 150 мм

Размеры автономной канализации AQUATEC для дома

Габаритные размеры 6 моделей серии ATVFL производительностью от 0,9 до 3,0 м³/сутки — для частного дома, дачи или офиса.

Нажмите на строку с моделью в таблице, чтобы показать ее размеры на схеме и в легенде ниже

Модель
м³/сутки
Диаметр, мм
Высота, мм
Вход, мм
Выход, мм
Диаметр основания, мм
Диаметр трубы, мм
ATVFL6
0,9
1350
1800
1300
1150
1800
110
ATVFL8
1,2
1350
2200
1700
1500
1800
110
ATVFL10
1,5
1750
2200
1500
1250
2100
110
ATVFL12
1,8
1750
2400
1700
1500
2100
110
ATVFL15
2,3
2050
2200
1700
1500
2500
110
ATVFL20
3,0
2050
2700
2200
2000
2500
110

Автономная канализация AQUATEC ATVFL6

Схема размеров
ВысотаВысота: — мм
ДиаметрДиаметр: — мм
ВходВход: — мм
ВыходВыход: — мм
Диаметр основанияДиаметр основания: — мм

Размеры автономной канализации AQUATEC
для жилых застроек, отелей, ресторанов и предприятий

11 моделей серии ATVFL для крупных объектов производительностью от 4,5 до 37,5 м³/сутки.

Нажмите на строку с моделью в таблице, чтобы показать ее размеры на схеме и в легенде ниже

Модель
м³/сутки
Высота, мм
Ширина, мм
Длина, мм
Вход, мм
Выход, мм
ATVFL30
4,50
2250
2260
3720
1700
1500
ATVFL40
6,00
2250
2260
4660
1700
1500
ATVFL50
7,50
2500
2260
4850
2200
1900
ATVFL75
11,30
2500
2260
5160
2200
1900
ATVFL100
15,00
2500
2260
6410
2200
1900
ATVFL120
18,00
2500
2260
7110
2200
1900
ATVFL150
22,50
2500
2260
8560
2200
1900
ATVFL175
26,30
2500
2260
9760
2200
1900
ATVFL200
30,00
2500
2260
10960
2200
1900
ATVFL225
33,80
2500
2260
12000
2200
1900
ATVFL250
37,50
2500
2260
13460
2200
1900

Автономная канализация AQUATEC ATVFL30

Схема размеров
ВысотаВысота: — мм
ДлинаДлина: — мм
ШиринаШирина: — мм

Порядок выполнения монтажных работ

Установка автономной канализации AQUATEC выполняется за 1-2 дня без специальной техники.

1
Согласование места монтажа автономной канализации
Представитель АКВАТЕК-УКРАИНА согласовывает место размещения автономной канализации с владельцем
2
Начало земляных работ для установки септика
Строительная бригада приступает к выполнению работ
3
Подготовка котлована для очистного сооружения
Котлован для размещения оборудования может быть подготовлен вручную, его глубина зависит от глубины заложения подводящего трубопровода
4
Подготовка основания котлована под септик
Для устойчивого положения очистного сооружения на грунте требуется подготовка основания толщиной 150–200 мм
5
Доставка автономной канализации AQUATEC на объект
Доставка автономной канализации AQUATEC на объект
6
Ручной монтаж очистного сооружения без спецтехники
Монтаж оборудования выполняется вручную без привлечения специальной техники
7
Контроль уровня установки и глубины трубы
Контроль горизонтальности положения оборудования и соответствие высоты подводящего трубопровода
8
Подключение труб и заполнение септика водой
К установленному очистному сооружению подсоединяется трубопровод, подключается компрессор, оборудование равномерно заполняется водой
9
Ввод в эксплуатацию автономной канализации
Специалист АКВАТЕК-УКРАИНА производит ввод в эксплуатацию и настройку работы очистного сооружения
10
Установленная автономная канализация в котловане
Очистное сооружение установлено в котлован и готово к подключению
11
Общий вид смонтированной канализации и дренажного колодца
Общий вид автономной канализации AQUATEC и дренажного колодца из железобетонных колец после монтажных работ
12
Обратная засыпка грунта вокруг септика
Производится обратная засыпка грунта и облагораживание зоны выполнения работ
13
Сдача готового объекта заказчику
Представитель АКВАТЕК-УКРАИНА сдаёт готовый объект заказчику
14
Готовая автономная канализация на участке с газоном
Готовая автономная канализация на ухоженном участке

Анимация монтажа AQUATEC

Полный цикл установки очистного сооружения от подготовки котлована до сдачи объекта.

Расширительная надстройка

Глубина размещения очистного сооружения зависит от глубины заложения канализационной трубы. Высота AQUATEC может быть увеличена монтажом специальной расширительной надстройки — кольца из полипропилена.
